摘要：本文以劉麗麗《音圈電機位置伺服控制系統的研究》及相關電子技術資料為基礎，結合電機及其控制系統研發實踐，系統闡述了音圈電機（Voice Coil Motor, VCM）高精度位置伺服控制的關鍵技術、系統構成與實現方案。音圈電機作為一種基于洛倫茲力原理的直接驅動直線電機，具有結構簡單、響應快、精度高、無齒槽效應等優點，在精密定位、光學調焦、振動模擬等高精度伺服領域應用廣泛。

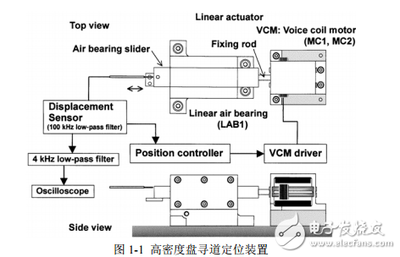

一、 音圈電機伺服控制系統構成
一個完整的音圈電機位置伺服控制系統通常由以下幾個核心部分構成：

1. 音圈電機本體：作為執行機構，其性能參數（如力常數、電阻、電感、熱參數等）直接影響系統設計。
2. 位置檢測單元：高分辨率的位置傳感器（如激光干涉儀、光柵尺、電容傳感器等）用于實時反饋電機動子的精確位置，構成閉環控制的基礎。
3. 功率驅動電路：基于PWM（脈寬調制）技術的H橋或線性功率放大器，負責將控制信號轉換為驅動線圈的電流。電子電路圖設計需重點考慮電流響應速度、紋波抑制、散熱與保護電路。
4. 控制器：系統的“大腦”?，F(xiàn)代高性能伺服系統多采用數字控制器（如DSP、FPGA或高性能微處理器），實現先進的控制算法?？刂坡墒茄芯康暮诵?。

二、 控制策略與算法研究
為實現納米級或微米級的高精度定位，控制算法至關重要。經典的三環控制（位置環、速度環、電流環）是基礎框架。

1. PID控制及其改進：作為最廣泛應用的算法，其參數整定（如Ziegler-Nichols法、試湊法等）是關鍵。針對音圈電機系統可能存在的非線性、擾動等問題，常采用積分分離、抗積分飽和、模糊PID自適應等改進策略。
2. 先進控制算法：

• 前饋控制：基于模型的速度前饋和加速度前饋，可有效補償跟蹤滯后，提高動態響應。

• 魯棒控制（如H∞控制）：在模型不確定性（如參數變化、外力擾動）存在時，保證系統的穩定性和性能。

• 迭代學習控制（ILC）：針對重復運行的任務（如掃描運動），通過學習修正控制信號，逐次提高跟蹤精度。

• 自抗擾控制（ADRC）：將系統內外部擾動視為“總擾動”進行實時估計并補償，對模型依賴低，魯棒性強。

三、 系統建模與仿真
在硬件實現前，利用MATLAB/Simulink、PSpice等工具進行系統建模與仿真是必不可少的研發環節。

1. 電機電氣與機械模型：建立包含線圈電感、電阻的電氣方程，以及與質量、阻尼、彈簧（若有）相關的機械運動方程。
2. 控制系統仿真：搭建完整的閉環控制模型，驗證不同控制算法的穩定性、動態響應（上升時間、超調量）和穩態精度，并進行頻域分析（如伯德圖）。
3. 功率驅動電路仿真：對H橋PWM驅動電路的開關過程、電流環響應、電磁兼容性（EMC）進行仿真分析，優化電路參數。

四、 硬件實現與實驗驗證
基于仿真結果進行硬件電路設計與軟件編程。

1. 電路板設計與制作：繪制包含微處理器最小系統、信號調理電路、功率驅動模塊、通信接口等的PCB（印刷電路板）。需特別注意模擬信號（如傳感器反饋）與數字信號、大電流功率地的隔離與布局。
2. 軟件程序開發：在控制器上實現實時控制算法、PWM生成、數據采集與通信等功能。中斷服務程序的時序設計至關重要。
3. 系統調試與實驗：通過階躍響應、正弦跟蹤、定位精度測試等實驗，采集實際數據，與仿真結果對比，進一步優化控制參數，直至滿足設計指標。

五、 結論與展望
音圈電機位置伺服控制系統是一個涉及電磁學、機械動力學、控制理論、電子電路與嵌入式軟件的多學科交叉工程。其研發成功依賴于精確的模型、先進的控制算法和可靠的硬件實現。隨著新材料、更高性能處理器（如AI芯片）以及更智能算法（如深度學習與模型預測控制結合）的發展，音圈電機伺服系統將向著更高精度、更快速度、更強適應性的方向發展，在半導體制造、生物醫療、航空航天等尖端領域發揮更大作用。

（注：本文綜合了相關文獻與工程實踐知識，旨在為從事電機及其控制系統研發的工程師和技術人員提供一個系統性的技術參考框架。）
